Yüksek gerilim hatların bakım onarım döneminde hatları topraklayarak çalışanların can güvenliğini sağlamak üzere yapılmıştır.

KULLANIM

Teçhizat ancak yetkili personel tarafından yazılı talimatlara uyarak kullanılabilir. Manevra esnasında topraklama kablosuna yaklaşmayınız.

1. Önce hat klipsleri ve topraklama mengeneleri üzerlerindeki civata ve yaylı pullar ile kablolara vidalanarak çantadaki anahtarla, yaylı rondelaların çözülmeyeceği sıkılıkta sıkıştırılacak,

2. Toprak mengeneleri, topraklamayı temin edecek madeni bir bölgeye sıkıca sıkıştırılacak

3. Hat klipsleri stankalara takılacak

4. Toprak mengenesi sıkıca takılı olduğundan emin olduktan sonra stanka yardımı ile hat klipsleri hatta takılacaktır.

5. Teçhizat sökülürken önce klipsler hatlardan çıkarılacak sonra toprak mengenesi açılacaktır.

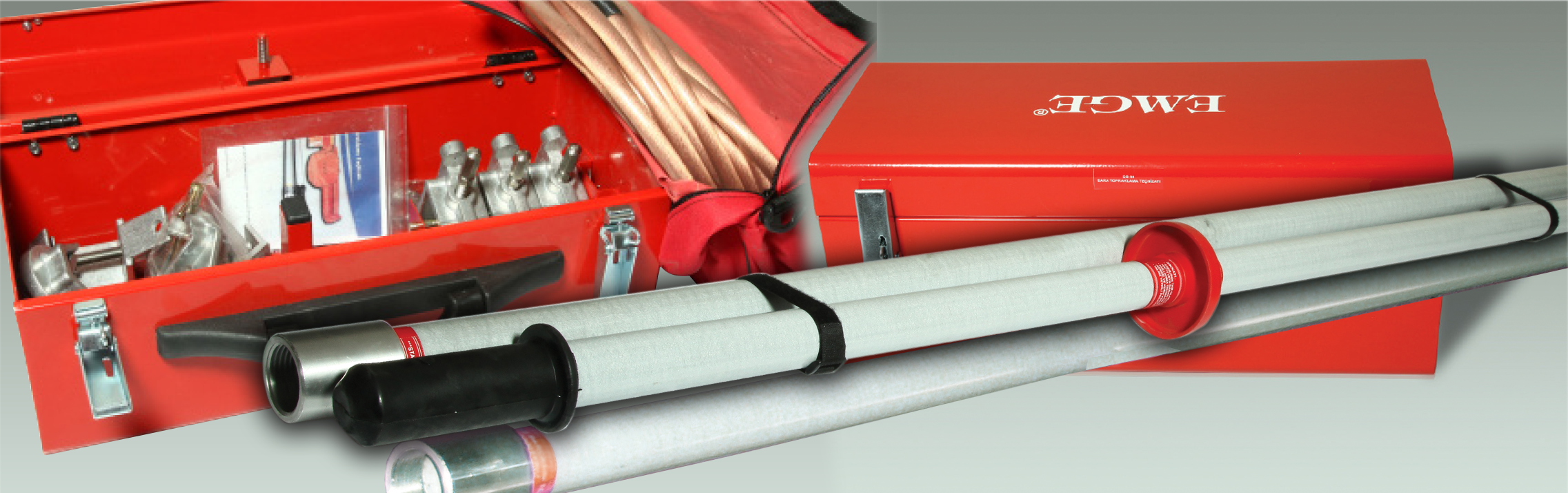

TEÇHİZAT AKSAMI

1. 3 Adet 3/0’dan 1272MCM’e kadar hatları kavrayacak ve vidalanarak hatta takılacak alüminyum hat klipsleri

2. 3 Adet klipslerde topraklama mengenesini birleştiren 70mm2 kesitli bakır örgülü izoleli kablolar

3. 3 Adet kabloların topraklanacak bölüme bağlantısını temin eden alüminyumdan, kelebek vida ile sıkıştırılan toprak mengenesi

4. 3 Adet topraklama klipslerini hatta takıp çıkarmak için kullanılan Ø 40mm çapında cam elyaf takviyeli sentetik reçineden içi kapalı boru şeklinde topraklama stankaları

5. 1 Adet klipsleri ve mengeneleri taşıyan elektrostatik boyalı, kilitli metal çanta

KULLANILACAK STANKALAR

1 Adet 6m boyunda stanka (2’şer metrelik 3 adet parça birleştirilerek)

TANIMI

EG 32-380T stanka yüksek gerilim hat ve dağıtım merkezlerinde hat ve baraları topraklama teçhizatında kullanılmak üzere yapılmıştır.

YAPISI

- EG 32-380T stanka, Ø 40mm cam elyaf takviyeli sentetik reçineden boru şeklinde yapılmıştır. Birbirine eklenerek kullanılan 2m boyunda 3 parçadan yapılmıştır. Toplam boyu 6m’dir. - Stankalar üzerinde yazılı kullanma geriliminden daha yüksek bir gerilimde kullanılmamalıdır.

- Stankaların test gerilimleri aşağıdaki değerlerden az değildir.

- Mekanik dayanıklılığı TEİAŞ eğilme şartlarını mutlaka sağlamaktadır.

- Stankaların üzerinde tutma bölümünü sınırlayan bir disk vardır. Üzerindeki metal parçalar paslanmaz cinstedir.

- Stankaların yapısı boru biçiminde içinin nem almaması için iki baştan kapatılmıştır.

- Stankanın 3 parçası birbirine eklenmeden kullanılmamalıdır.

FİZİKİ DEĞERLERİ

Stankanın Ölçüleri ve Test Özellikleri :

Kullanma Gerilimi : 0-170kV AC
Test Gerilimi : 275kV AC
Kaçak Akımı : <120µA
Boyu : >2m
Çapı : 40mm
Eğilmesi : 25/85 N/mm

Teleskopik tiplerde de yukarıdaki değerler sağlanmaktadır.

DEPOLAMA

• Neme ve direk güneş ışıklarına karşı depolamayınız.

• Tozlanmış ve nemlenmiş stankaları tozunu ve nemini temizlemeden kullanmayınız.

• Stankalar bir takım halinde sentetik bir çanta içindedir.

I. Uyarı Levhası : Test 275kV kullanma 170kV eller buradan ileri geçmeyecek EG 32-380T

II. Uyarı Levhası : İlk önce toprak mengenesini sıkıca bağlayınız, sonra klipsleri stanka yardımı ile hatlara, baralara takınız.

• Teçhizatı sökerken önce klipsleri hattan ve bara dan stanka ile çıkarıp sonra toprak mengenesini açınız.

• Manevra esnasında topraklama kablosuna yaklaşmayınız.

KULLANILACAK KABLOLAR

3 Adet 380kV için faz-toprak arası, 6m boyunda, 70mm2 kesitinde izoleli kablo

Metal Sandık

STANKALAR

Sentetik torbalarında kendi çadır kılıfları içinde saklayınız

DEPOLAMA

Sistemi nemli ve direk güneş ışınlarına karşı depolamayınız. -25 +60°C
